采用電火花進行燒結(jié)，當(dāng)出現(xiàn)燒結(jié)制件與模具或模沖鉆焊在一起的現(xiàn)象時，為了在不損壞模具的條件下獲得表而光潔度高的完整制件，除改進模具材料和結(jié)構(gòu)外，尚需講究脫模技術(shù)?，F(xiàn)推薦以下幾種脫模方法。

一、加入添加劑；

往燒結(jié)粉末中混入油類碳?xì)浠衔锘蛩忍砑觿?，在燒結(jié)時添加劑分解，隨后沿著模壁的間隙逸散出來，這對獲得完整的燒結(jié)制件和提高模具壽命都有好處。

二、熱脫模；

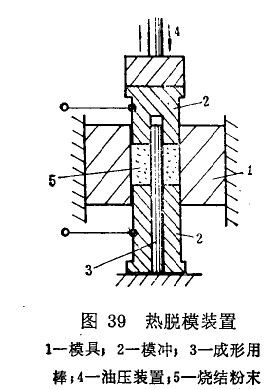

當(dāng)制取環(huán)狀制件時，由于冷卻時的收縮而難于脫模。若如圖39所示，當(dāng)燒結(jié)結(jié)束時，在燒結(jié)制件尚未冷卻時趁熱脫出成形用棒3，并將模沖2頂上來，則能取出燒結(jié)制件。由于此過程完全是在熱態(tài)下進行，所以脫模比較方便，也便于對制件進行整形加工，其壓機裝置也有可能小型化。


    三、高頻加熱模具；

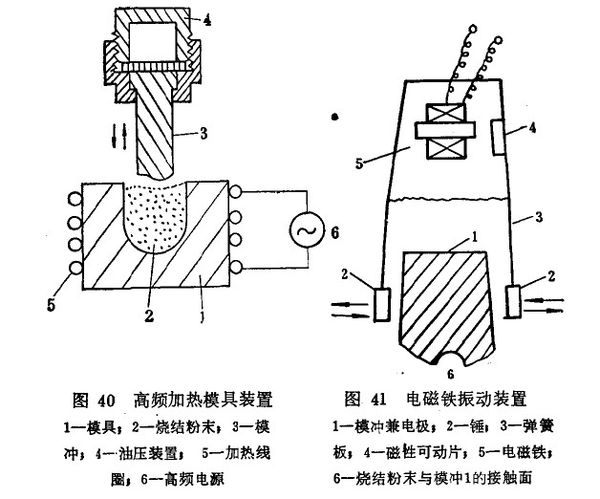

　　如圖40所示，若在模具1周圍安裝高頻加熱線圈5，使溫度維持在200~500攝氏度，以便模具產(chǎn)生熱膨脹，則容易脫模。

四、電磁鐵振動；

圖41所示為電磁鐵振動脫模裝置。若驅(qū)動電滋鐵5，使其吸引和開放磁性可動片4，使彈贊板3振動，用錘2振動打擊模沖兼電極1，則可以使其加壓面與燒結(jié)制件粘焊的地方脫離。這種脫模裝置既可以保護模沖兼通電電極端頭、延長模具壽命，又能達到方便脫模的目的。
