料滴重量的穩定在玻璃瓶罐生產中的重要性不言而喻，它是生產出合格產品的最基本要求。實際生產過程中影響料滴重量的因素有很多，它們的表象或許不同，但歸根結底無外乎三個最關鍵的因素：料液面高度、玻璃液溫度和耐火材料變化。

為了保證料滴重量的穩定，前些年玻璃瓶罐生產廠家一般都設有專職的供料人員，隨著窯爐和成型設備工藝技術的不斷進步，控制料滴重量已逐漸列入成型設備現場操作人員的工作范疇內。隨著客戶及生產廠家自身對玻璃瓶罐的產品質量要求越來越高，行列機生產對料滴穩定性的要求也越來越嚴格，前后剪料滴重量的波動和同一剪的兩滴（或多滴）料之間的重量偏差越小越好。在單純依靠人工來控制料重的情況下，只能通過增加現場操作人員的稱量、調整頻率來力爭達到料重穩定的目的，然而這不但大大增加了現場操作人員的工作量，而且實際效果往往并不盡如人意。單純依靠人工來控制料重的方式已經越來越不能滿足行列機高速生產的需求，特別是啤酒瓶抗沖擊指標修訂后，行列機采用小口壓吹的生產工藝必將迅猛發展。這種生產工藝對料重的要求甚為苛刻，毫不夸張的說，是否能夠提供重量穩定的料滴是小口壓吹成功與否的先決條件，這也使得料滴重量自動控制系統成為高速生產行列機配置的必選項。

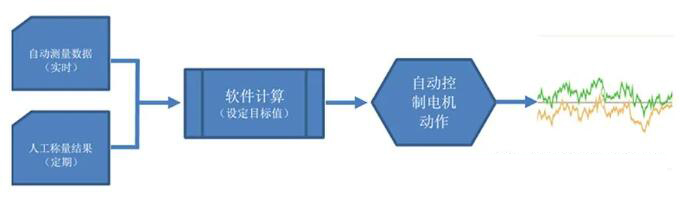

筆者有幸與一些國內外先進設備的供應商進行了多次技術交流，并在實際生產過程中接觸了部分料重自動控制系統，現將一部分體會與大家分享。“料滴重量自動控制”的基本工作原理是：軟件內設定好當前產品的目標重量值，采用一定的方式實時采集每個料滴/產品的數據，結合人工定期稱量的結果，軟件通過計算后自動發出相關指令，指揮勻料筒或（和）供料機沖頭電機產生相應的調整動作，使料滴實際重量與設定的目標值不斷趨于一致（見圖1）。

圖1

筆者將幾種主流的料重控制系統根據采集數據源方式的不同分為以下三類：

一、沖壓機構傳感器，如PPC、DFS、HPC等

采用在沖壓機構安裝傳感器這種方式的主要是行列機制造商，比如Emhart公司、Bottero公司及HEYE公司等。雖然各家公司的技術細節有差異，其名稱也不盡相同，比如Emhart公司稱之為Plunger Process Control（簡稱PPC），Bottero公司稱之為Dynamic Forming System（簡稱DFS），HEYE公司稱之為Heye Process Control（簡稱HPC），但工作原理都基本一致。下面就Emhart公司的PPC系統為例進行簡要說明。

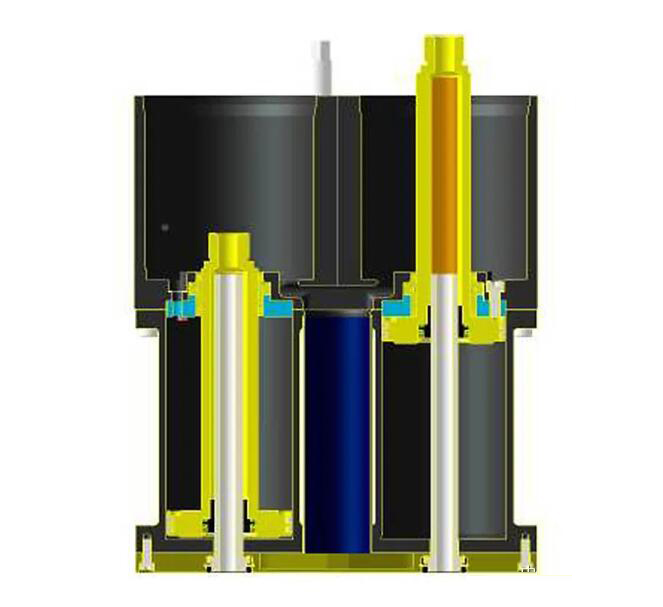

傳感器安裝于沖壓機構底部，用以感應沖頭進入初模模腔的深度，如圖2所示：

圖2

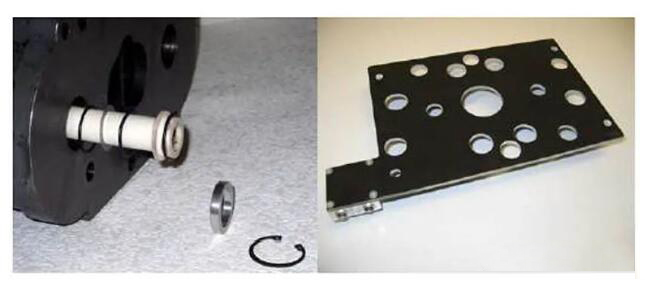

傳感器部件及轉接板的實物外觀，如圖3所示：

圖3

無論是Emhart公司，還是Bottero公司、HEYE公司，在沖壓機構上安裝感應器都是采用小口壓吹生產工藝的行列機的標準配置。必須要說明的是：控制料重只是該配置的其中一個功能，另外還有一個重要功能是“監控沖壓過程”，該功能不在本文討論范圍內，故不再贅述。

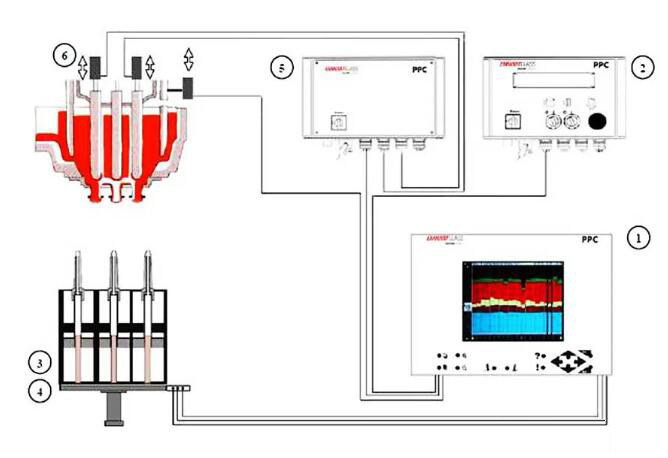

料重自動控制的過程是：品種更換時，首先由人工將料滴調整至目標重量，并在軟件內輸入該目標重量值，開啟自動控制功能。每一個沖壓機構內的傳感器將感應信息傳送至主站，由行列機操作人員定時在電子稱上稱量實際生產產品的重量，稱量結果自動進入主站。由主站進行計算分析后發出指令，直接控制勻料筒升降或?qū)⒅噶顐鬏斀o供料機沖頭電機對相關供料機沖頭的高度進行單獨調節，如圖4所示：

圖4

1-主站：是系統控制和可視化的中心

2-控制箱：為主站提供能量，形成控制回路，并將電子秤的稱重信息傳遞給主站

3-全沖程傳感器：信號源安裝在Emhart快換沖頭機構里面

4-轉接板：安裝在沖頭機構的底板上，傳輸無線傳感器信號

5-電機控制：供料機沖頭和勻料筒的高度控制無需進入行列機操作系統，直接由主站控制

6-萬能調整驅動：對供料機的勻料筒和供料機沖頭高度進行調整

這種在沖壓機構安裝傳感器的方式除了可以控制料重外，還可以發現沖壓過程中的其它問題，及時剔除不合格產品，其優點是明顯的，也得到了世界上一些大的瓶罐使用公司（如百威公司）的認可。但它也不是完美的，比如它不能用于吹吹法生產，它的初始投資成本和運維成本都相對較高，也正是因為這些不足，才使其它的料重自動控制系統在市場上也有一席之地。



二、紅外熱成像的IGC系統

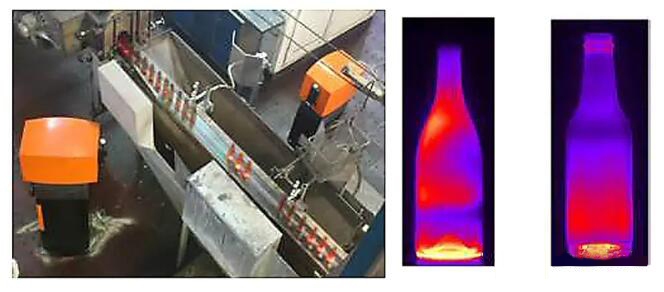

荷蘭Xpar公司的料重自動控制系統是Individual gob weight control（簡稱IGC系統），它的測量數據來源于該公司的IR-D系統，即IGC必須與IR-D系統一起配套使用。IRD系統是在機前輸瓶機的剔瓶功位前安裝兩臺熱成像儀，進行實時檢測，并形成每一個產品的熱像圖（圖5）。

圖5

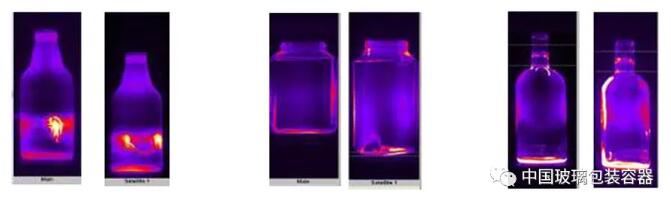

根據這些圖片，可直觀監測產品的玻璃分布、垂直度、形狀、直徑等情況，將部分有缺陷的產品直接在機前輸瓶機上剔除，避免這些缺陷產品進入冷端。如下列三組圖片（圖6）分別展示了對“Bird swing”、“Thin bottom”和“Choked neck”的檢測情況。

圖6

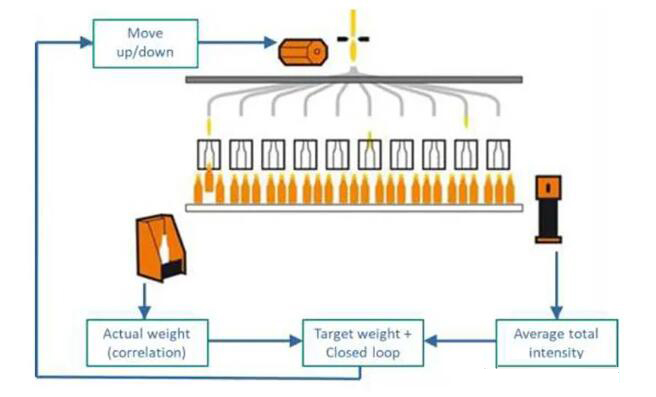

其料重控制過程是：由操作人員定時稱量實際生產出來的瓶罐的重量，該信息傳送至“目標料重控制閉環”。同時每個成品的熱成像圖片信息也傳送到“目標料重控制閉環”，在經過計算分析后，根據需要將動作指令傳輸至供料機。如圖7所示：

圖7

由于筆者未實際用過該系統，對于其優缺點不敢妄下雌黃。資料顯示它可適用于吹吹、壓吹及小口壓吹等成型工藝，且可實現多產品、多料重的自動控制。據了解，或許是由于國內瓶罐（特別是一些白酒瓶）的形狀不規則，使用廠家的顧慮較多，該系統在國內的實際使用案例暫時還不多。



三、HR矩陣攝像機3D成像的GCO系統

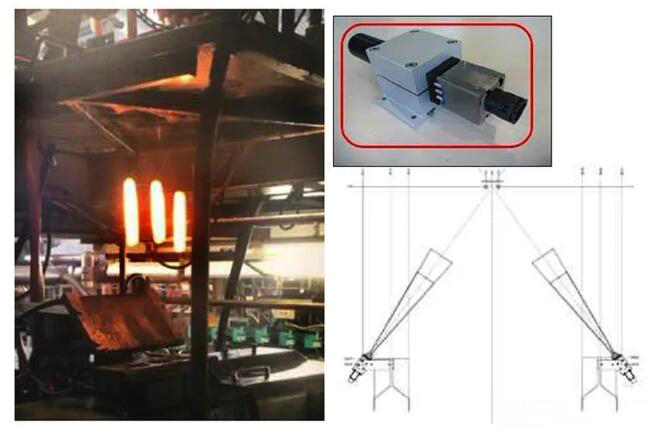

德國的Symplex公司的料重自動控制系統簡稱GCO（Gob Cutting Observation）（注：Symplex公司已被Emhart公司收購，國內現由Emhart公司旗下的三金公司提供該技術）。GCO系統在剪刀機構下方的合適位置安裝兩臺攝像機（根據現場情況決定安裝位置，再采用適合相應距離的鏡頭），這兩臺攝像機以一定的角度對準料滴，拍攝每一個下落料滴的圖片（圖8）。

圖8

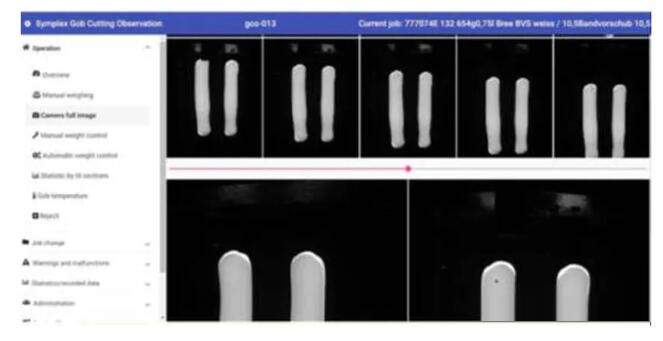

每一剪的料滴都會實時多次拍照（一般拍5次），根據這些照片建立每個料滴的三維模型，從而得到每個料滴的大小、形狀、體積和重量等實時信息（圖9）。

圖9

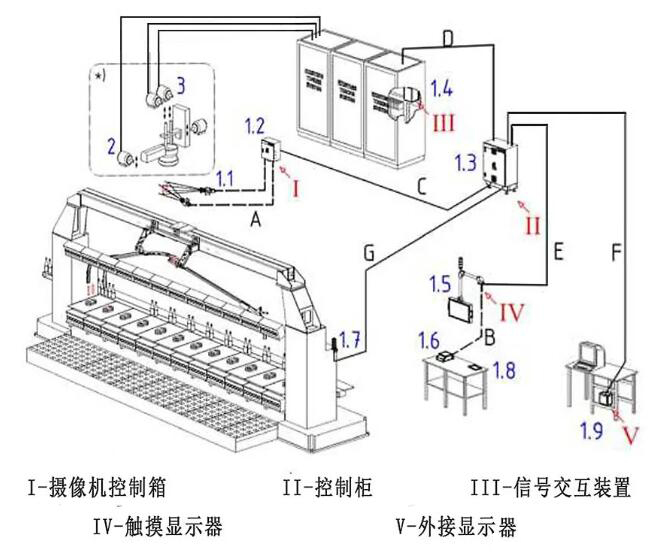

料重自動控制的過程是：品種更換時，首先由人工將料滴調整至目標重量，并在軟件內輸入該目標重量值，調整好攝像機圖像（因前后品種生產速度的變化，需要對拍攝頻率進行調整），開啟自動控制功能。GCO系統在行列機現場配置有一個電子稱，由操作人員定時按屏幕提示稱量實際生產出來的瓶罐重量，稱量結果自動傳送至主機。結合攝像機所得的信息，在經過計算分析后，根據需要將動作指令傳輸至供料機。如圖10所示：

圖10

該系統可用于行列機生產的吹吹法、壓吹法及小口壓吹法。在筆者的公司工況下，持續使用一年多后發現：該系統運行成本較低，日常工作中僅需少量的空壓氣和冷卻水來保護攝像機。定期的維護工作是對鏡頭進行擦拭，以便得到清晰的圖像。瓶重400克以下的產品基本保證偏差在1克以內；400克以上的產品偏差不超過3克；600克以上的產品，不太適合自動控制。對重量異常的料滴可進行準確剔除。筆者甚至認為可以記錄下最佳生產狀態時的料滴形狀、料滴溫度等數據，供下一次品種更換時參考，從而迅速提高產品合格率。

該系統的缺點是僅能剔除檢測到的料滴重量不達標的產品，而對于生產過程中，因氣壓不穩或機構故障等其它原因產生的缺陷產品無法識別、剔除，或許這也是暫時未能通過部分國內瓶罐使用公司（如百威公司）認證的原因吧。

結語：料滴重量受窯爐料液面、料滴溫度的影響非常大，打個或許不是很恰當?shù)谋确剑毫现刈詣涌刂葡到y(tǒng)可以“錦上添花”，卻不能“雪中送炭”。當料液面和玻璃液溫度相對穩定時，料重自動控制系統會運行得非常輕松，料滴重量的實際值與目標值偏差也非常小；而當料液面或玻璃液溫度變化比較大時，料重自動控制系統的工作負荷會非常大，勻料筒、供料機沖頭調整動作頻繁，甚至?xí)霈F(xiàn)機構“卡死”的情況。因此，即使為行列機配置了料重自動控制系統，也不能松懈對其它生產過程的監控，它只能作為一種進一步提高料滴重量穩定性的工具，而不能作為解決料滴重量穩定性的根本辦法。

料重自動控制系統的標準配置硬件在記錄數據方面還達不到生產實際需求，它記錄的數據的存儲時間普遍較短，短的只能存數小時，長的也不會超過10天，只有配置了額外的服務器和配套軟件后才能長期存儲生產數據。

料重自動控制系統數據源的采集方式各有不同，與系統配套的其它功能也有很大差異，各自都有針對性很強的特點。各個玻璃瓶罐生產廠家可結合自身產品特點及生產需求進行選擇。詳細研究方面多下功夫。以后各期我們將討論一些在成型過程中會產生的缺陷。
