【中國玻璃模具網】引言:玻璃模具是玻璃制品的重要成型工具，其質量決定玻璃制品的等級和生產率。目前國內普遍存在著模具材質不穩定、易氧化、光潔度差以及使用壽命短等缺陷。

    根據玻璃模具的使用條件和關教形式，對材質的要求是抗氧化、抗生長及熱疲勞等性能，其中又以抗氧化能力為最重要指標。目前國內已引進雙滴料高速行列機生產線近70條。由于國內模具質量較差，難以配套，而進口模具的價格又高于國內同類模具的十幾倍。為解決模具國產化．曾進行了新型模具材料的研制。

1 試驗方法
    試驗用材料在1.5t／h沖天爐內熔煉，中間臺金與變質荊分別加^爐內和鐵水包內。批料：生鐵42％，回爐鐵40％，廢鋼18％。模具與試樣同包澆注，用冷鐵芯成型。鐵水澆注溫度為1320一1340℃。試樣鑄態硬度為HB246—258。Re微合金化鑄鐵常規化學成分(Wt％)：3.32％C、2.05％Si、O.58％Mn,0.041％S、0.074％P，合金元素Cr、Ti、Al 、B、Sb、Re等，含量在規定成分內。

    工件與試樣進行相同的熱處理，加熱溫度為760—780℃：，保溫8h，時效退火處理。加熱速度為120℃／h，冷卻速度為50℃／h，降至250℃時，空冷。試樣硬度為HB211—223。觀察斷口形貌和顯微組織。

    耐熱性能試驗規范：抗氧化、抗生長試樣分別為∅12.5mm×25mm和∅20mm×100mm，加熱溫度為850℃ x 150H。熱疲勞試樣為∅20mm×10mm，加熱濕度為900℃，保溫2min，水冷5s，熱循環至出現裂紋止。

    64Oml啤酒瓶雙滴料真空成型模具，在美國EMHART十段行列機上進行工業性生產考核，以驗證模具的實際使用壽命。

2 試驗結果及討論
2．1 顯徽組織
    石墨形態為緊密石墨，如圖1。基體組織為粒狀珠光體(>85％)、一次滲碳體(＜10％）和團絮狀石墨組成，如圖2

    緊密石墨鑄鐵在凝固結晶時，與共晶奧化體共生生長中，形成端部及邊緣較鈍的形態。石墨呈網絡狀相互聯系。

    微量Re舍金的添加，可顯著凈化溶液和細化奧化體晶粒。并改善其性能。Re是表面活性元素，在石墨結晶過程中，會在一定程度上濃集于界面前沿的某些地區，并影響相間張力．形成過冷和界面穩定性。隨著鑄鐵中Re量的增加，石墨將由片狀改變?yōu)榫o密狀直現球狀。實際上緊密石墨包括了從片狀石墨到球狀石墨之間的所有過渡形態。

2．2 耐熱性能

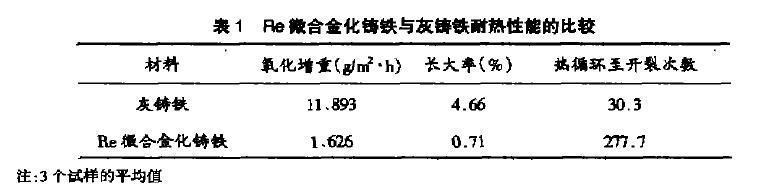

    本試驗測定了抗氧化、抗生長及熱疲勞，并與灰鑄鐵進行了比較。結果見表1。鑄鐵在高溫下產生的體積長大是永久性的。這主要是由于隨著Fe?C變?yōu)槭虵e的反應而產生的膨脹和在石墨呈CO?氧化掉后Fe的氧化所引起 。其實質是一種晶界氣化腐蝕。從受熱的玻璃體中析出的鈉，吸附到鑄鐵表面并形成Na?O。疏松的氧化鈉被充填在不連續的氧化膜中，以致減少氧在氧化皮中擴散的阻力。緊密石墨具有優良的抗氧化和抗生長性能 ，這與本試驗所得結果相吻合。且具有較高的強度和較高的破壞應力以及良好的導熱性(導熱率為O．494一O．502J/cm.s℃)³ 。

 從適應行列機機速不斷提高的趨勢看，模具的散熱能力(模具結構和冷卻方式)及材質的導熱系數對壽命最為關鍵。試驗結果表明， Re微合金化鑄鐵的抗氧化、抗生長以及熱疲勞抗力等，均優于灰鑄鐵。

2．3 工業性試驗
     現將兩種不同材質的模具同機進行使用壽命的比較。設備為美國EMHART十段雙滴料行列式制瓶機，機速為7次，模·分。結果見表2。

3 結論
(1)Re微合金化鑄鐵，其顯微組織、抗氧化、抗生長以及熱疲勞抗力等綜合性能，均得到顯著的改善和提高。且斷面敏感性小。
(2)通過工業性試驗，Re微合金化鑄鐵640ml 啤酒瓶取滴料真空成型模具，循環次數達到80萬次膜，與常用CrMoCu材料模具相比較，使用壽命提高4倍。
(3)該新型模具材料，具有抗氧化、耐磨損、易修復、使用壽命長等特點。并可完全替代進口模具。且成本低，生產工藝簡便，是制造玻璃模其的優良材料。
