【中國玻璃模具網】但日常生活中，各種玻璃制品隨處可見，而玻璃模具是玻璃制品的主要成形工具。由于鑄鐵具有優良的鑄造性能、易加工性，最重要的是具有熱而不粘的性能，被廣泛用于制作玻璃模具，未來鑄鐵仍將作為制作玻璃模具的主要材質。然而，鑄鐵材料耐磨性和抗高溫氧化性能不佳，在玻璃模具使用過程中，模具型腔頻繁交替與1100℃ 左右的玻璃熔體接觸，造成玻璃模具驟冷驟熱。同時，合縫面在模具啟閉中互相摩擦撞擊，因此，高溫和磨損破壞使玻璃模具型腔尚可工作的情況下，合縫面和合縫線損壞導致玻璃模具過早失效。

    針對玻璃模具的主要失效形式，國內外目前采用了合金鑄鐵、蠕墨鑄鐵等材質制造模具，但這些材料使模具的鑄造、機加工、導熱性能變差。采用等離子弧噴焊技術在玻璃模具局部區域堆焊合金粉末，可有效改善玻璃模具的表面性能，強化模具表面，延長模具的使用壽命。并且，等離子弧噴焊層質量高、稀釋率低并易實現自動化，因此推廣該工藝的應用，對玻璃模具行業有重要的經濟意義。

1 玻璃模具型腔等離子弧噴焊工藝

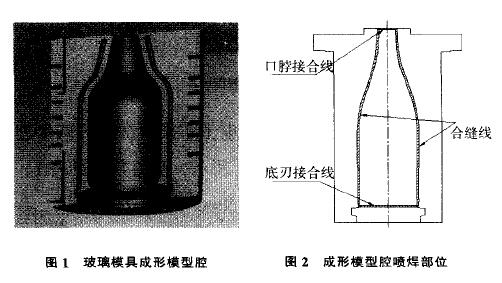

    以啤酒瓶成形模型腔為例，如圖1所示。模具使用過程中模具合縫線、口脖接合線、底刃接合線(成模與底模接合線)因碰撞進行的維修占所有維修形式的80％ 。雖然模具其他部分沒有損壞，接合線處的損壞也可導致模具過早失效。因此，在不改變玻璃模具整體性能的基礎上，對接合線等處進行模具局部區域等離子弧噴焊，起到強化保護玻璃模具表面的作用，噴焊部位如圖2所示。

1．1 噴焊工藝總體流程
    玻璃模具型腔等離子弧噴焊工藝流程大致可以分為：噴焊前機加工、預熱、噴焊、噴焊后熱處理。

    模具毛坯表面通常含有氧化皮、污銹等雜質，噴焊時易產生氣孔和夾渣，噴焊之前進行初加工，這樣可以獲得高質量的噴焊工作層。合縫線用平頭銑刀粗銑成寬3～5 mm。深1～2 mm 的矩形槽。由于口脖線和底刃接合線是圓弧曲線，采用球頭銑刀半精銑(1．5～2．5)mmx45。倒角，其他部位根據要求進行粗銑。噴焊時冷工件受高溫，噴焊處和基材熱膨脹不同會導致焊縫產生裂紋。噴焊前將玻璃模具放人電爐中預熱2～3 min，可有效防止裂紋的出現．預熱溫度一般為350～400℃ ，預熱溫度不宜過高。否則基材易被氧化，影響噴焊層的稀釋率，降低焊層的硬度和耐磨性。噴焊后的玻璃模具冷卻到室溫時．噴焊接處存在較大的殘余應力，為了穩定尺寸． 防止變形和裂紋，細化晶粒，噴焊后的模具應進行退火，將工件加熱到600～700℃，保溫1～2 h，隨爐冷卻到室溫。

1．2 等離子弧噴焊基本原理及方法
    因等離子弧溫度高，熱量集中，作用時間短．焊粉和基體界面存在明顯的互熔區．在基體產生較小熱變形的情況下， 可獲得高質量濃密的焊層組織。

    等離子弧噴焊設備由電源、引弧裝置、控制系統、噴焊機械裝置、噴焊槍等部分組成。噴焊槍作為等離子弧噴焊的關鍵設備，起到產生噴焊所需的等離子弧和輸送合金粉末、保護氣及離子氣、冷卻水的作用，其合理的工藝結構直接影響到焊層的質量 。工業純氬氣作為等離子氣體和保護氣，在進入等離子弧柱區，發生電離現象形成等離子體，經過噴嘴的機械壓縮、熱壓縮、自磁壓縮三重壓縮，溫度急劇升高，噴射速度極快。合金粉末通過送粉道進入弧柱區，瞬間被等離子焰流加熱到熔融狀態．并隨同等離子焰流噴射沉積到工件表面上。

    噴焊時，將預熱好的工件固定在工作臺上。設定噴焊工藝參數?？诓本€、底刃接合線形狀都比合縫線?。?因此噴焊順序?yàn)椋?口脖線一底模線一合縫線。對于口脖線和底刃接合線處，為了減少圓弧直徑處的收縮量，采取從半圓中間向兩邊噴焊的方法。噴焊時，噴焊槍微幅往復擺動，工件以一定的轉速轉動。噴焊完半圈， 噴焊槍回到初始位置并提起，工件轉回初始位置，再噴焊另半圈。
