中空玻璃生產的核心工藝是熱端成型，而熱端成型的重點在于溫度控制。此方案適用于各種玻璃瓶罐、醫藥玻璃和特殊中空玻璃。

模具在熱端成型工藝中的功能，不僅僅是讓料滴成型為正確形狀的瓶罐，也要保證料滴有合適的成型溫度。在中空玻璃行業，通常會應用如下模具冷卻方式：

垂直冷卻和倒垂直冷卻法 - 冷卻風從模具下方 (垂直冷卻) 或上方 (倒垂直冷卻) 進入模具橫截面的軸向通道對模具進行軸向冷卻。當模具落料關閉時，冷卻風進入模具。模具冷卻時間和時長通過成型設備的配時進行設定。此時，模具動作為“模具關”狀態。

360°冷卻、E-MOC冷卻、軸向冷卻法的工作原理類似。區別在于，360°冷卻氣是通過模具掛鉤或其它可活動通道進入模具冷卻，不受限于行列機的任何動作。掛鉤通常位于模具中部位置，冷卻風從中部位置進入模具后往上往下流動，從而實現360°冷卻。

堆疊冷卻徑向冷卻法 - 通過對模具外部進行吹氣來實現冷卻。冷卻風通過置于組段外緣的風嘴進行冷卻風分配。疊冷同樣可以實現360°冷卻，不受限于成型設備的任何動作。

當然，隨著玻璃工藝的發展，也會有其他特殊的冷卻方式。

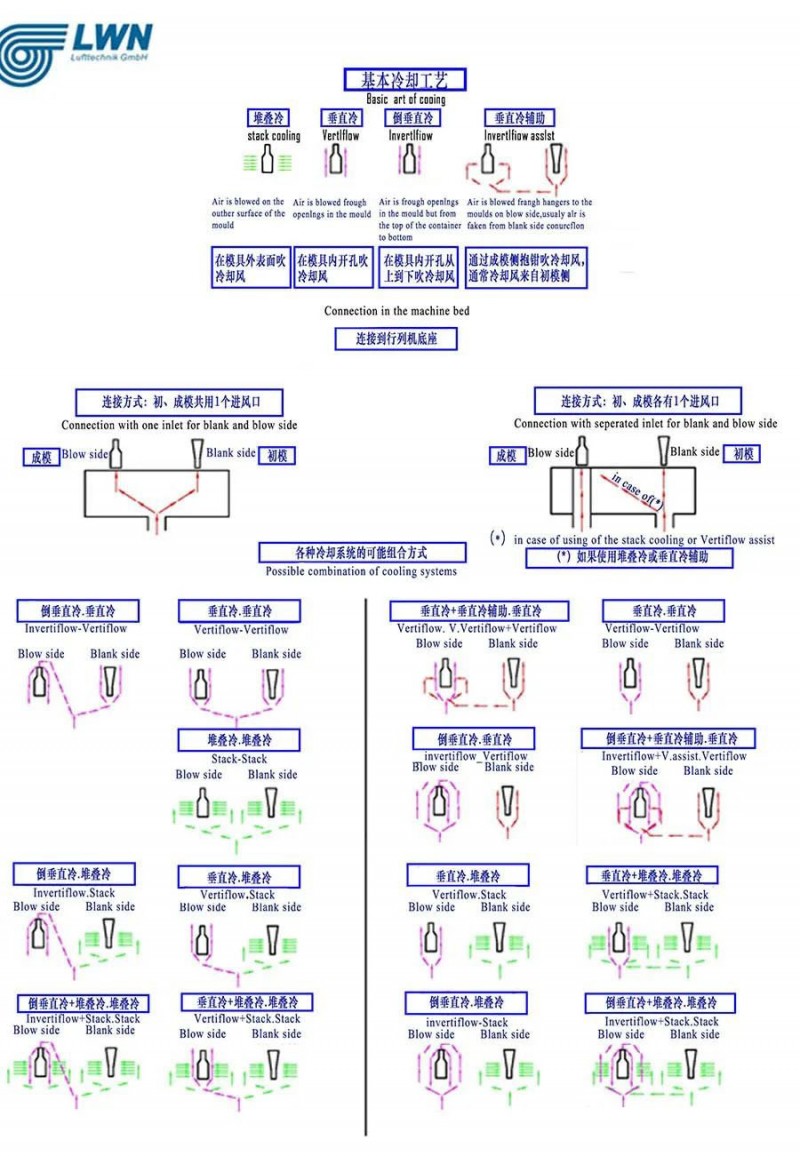

根據生產的需要，我們可以在同一個組段使用多種冷卻方式組合。如下圖所示：

玻璃成型生產因以下因素各有不同：設備組段數、料滴數、最大生產速度、設備可用的模具尺寸、模具冷卻方式、設備機構的驅動方式、中空玻璃類型等， 但設備運行的原理通常是趨同的。

模具冷卻系統使用獨立風機，通過風管連接至行列機各組段模具。通過控制風機的電機轉速，實現不同的風壓和風量供應，從而使模具獲得需要和適宜的溫度。

模具冷卻效率是影響成型設備生產速度的一個重要因素。冷卻工藝也是能源消耗密集的工藝過程。玻璃成型作為一個持續性的閉環工藝，不能有任何中斷或干擾，模具長時間處于高溫狀態，如果沒有及時的冷卻，溫度會不斷上升。而模具中的玻璃溫度是不允許有很大波動的，因此當模具到達一個臨界高溫，玻璃成型也就無法繼續下去了。同時，冷卻不足也會導致玻璃成型缺陷、模具快速磨損甚至損壞。模具冷卻不足帶來的還有能源的大量消耗（玻璃重熔、冷卻風機不得不超負荷工作），無形中增加了工廠的能源成本。

有的工廠不得已只能降低設備生產速度，或者使用更少的組段（如一臺十組機只開其中的八個組段）來進行生產，使得工廠的盈利大受影響。

因此，模具溫度控制對于玻璃成型減少缺陷率和提高機速至關重要。

那么影響模具溫度的因素有哪些呢？

通常有如下因素：玻璃液溫度、CRV生產速度 (模腔速率和料滴剪切速度)、 模具材料、模具構造、成型機配時、冷卻類型、冷卻風參數。這些因素界定了每一種生產的特性。

為了使模具溫度保持在一個合適的水平，就必須保證模具和冷卻風之間最合適和準確的熱交換。針對冷卻工藝過程，我們需要重點考量：風機入口的空氣溫度、模具冷卻風機工作點位的正確選擇、冷卻風類型（包括風壓和風量參數）的設置、成型機的恰當配時設定。

風機入口的空氣溫度，特別對于年平均氣溫很高或者夏天溫度極高地區的玻璃工廠來說，是一個值得重點考量的因素，如沙特阿拉伯、澳大利亞等國家和地區。因?yàn)檫^高的空氣溫度會引起冷卻風熱容量減少，導致模具的熱量不能有效被傳遞出來。

通常，風機的工作參數是由玻璃廠人員基于經驗或玻璃成型設備制造商提供的數據進行選擇。風機工作點的不恰當選擇會引起模具冷卻不足或無法正常冷卻等問題。而風機類型的選擇錯誤，則會導致風機運行偏離最佳工作點位，從而出現風管內空氣浪涌和過載等現象，嚴重的會導致軸承損傷、機罩開裂、電機過熱、噪音過大、風管裂縫等。

另一個重要參數是冷卻風類型（徑向冷卻情況下）和/或冷卻通道 （軸向冷卻情況下）。層流方式下的模具和冷卻風之間的熱對流低于渦流方式下的熱對流。冷卻類型同時也和風管構造以及成型機底座構造相關。同時，風壓和風量也需要密切配合，從而適應冷卻需求。

成型機正確的配時設定對模具冷卻影響非常大，配時長度受限于既定的生產速度。生產速度越高，冷卻配時越短。這個問題特別存在于非360°軸向冷卻情況下，特別是垂冷和倒垂冷，當然也包括堆疊冷。

除開上述的主要影響因素，我們同時也可以關注如下幾點：

模具構造和材料類型直接影響模具機械耐用性，但模具構造在熱性能、熱交換和正確的冷卻供應等方面的影響卻往往不太被重視。從而導致新的玻璃產品打樣過程難、久且繁瑣。

風機入口的空氣濕度對模具冷卻效率、空氣和模具之間的熱交換的影響相對來說比較小。潮濕的空氣比干燥的空氣具有更大的熱容量。僅僅當濕度發生很大的變化，才可能引起冷卻效率的較大變化。

在中空玻璃成型工藝中，通常使用空氣作為冷卻氣，并由徑向風機進行驅動，通過風管和調節閘板至成型機底床，進而分配到各個組段，進入模具區域?qū)δ＞哌M(jìn)行冷卻。冷卻過程實際就是將玻璃料滴的適當熱量傳遞至模具，進而與冷卻風進行熱交換，確保料滴在模具里保持適宜的溫度，從而正確成型。而料滴的成型溫度范圍（無任何缺陷）通常是非常小的，這就要求冷卻工藝必須非常精確。

那么，我們迫切需要一套系統，既能有效解決模具冷卻精確性的問題，又能對冷卻參數和冷卻效率進行實時的監控和即時調整。“實時監控和即時調整”是這里的重點，它能保證生產在不被中斷的前提下及時調整各種設置，從而保證高的冷卻效率，進而保障高機速和高成品率，做到隨時隨地優化玻璃的成型生產過程，從而大大提升玻璃工廠的盈利能力。良好的玻璃成型溫度控制也會有利于玻璃產品的退火，從而降低整個成型過程的能源消耗。操作工的工作量也會大大減少，工廠因此也可以節省更多的人力成本。

那么，這套風機冷卻系統和智能控制是如何工作的呢？

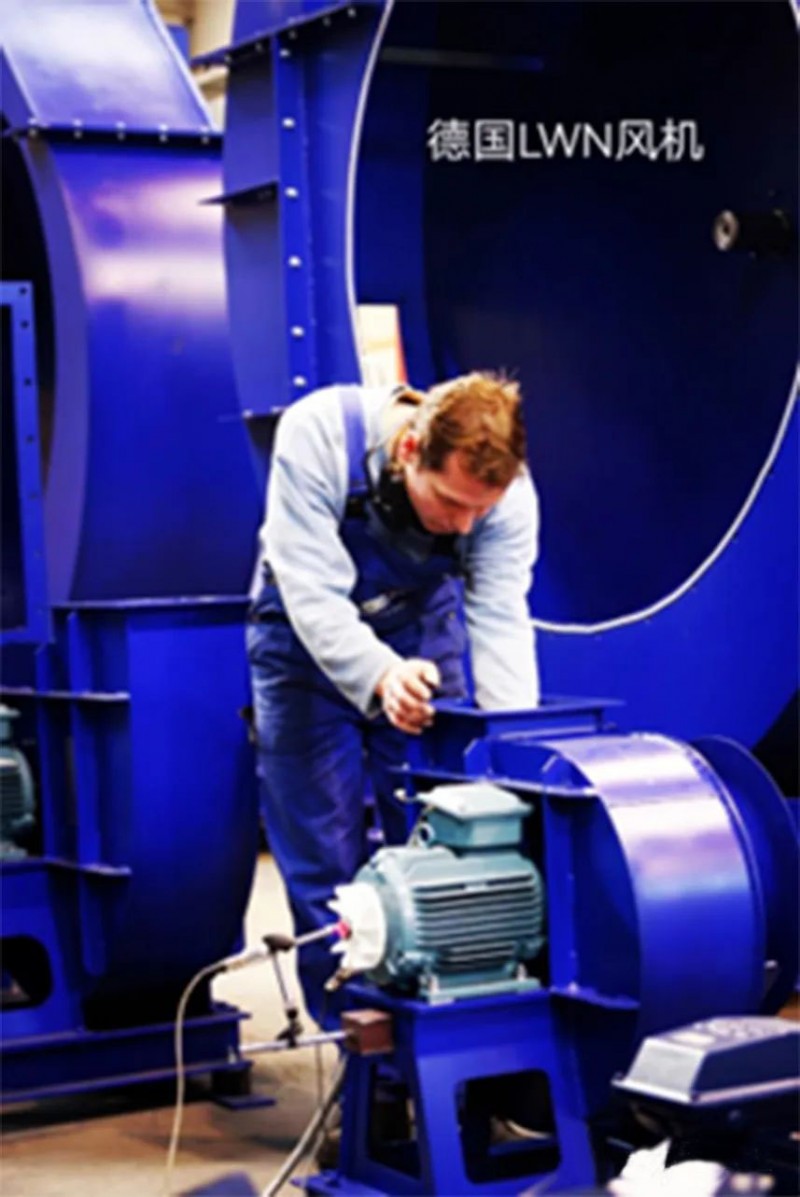

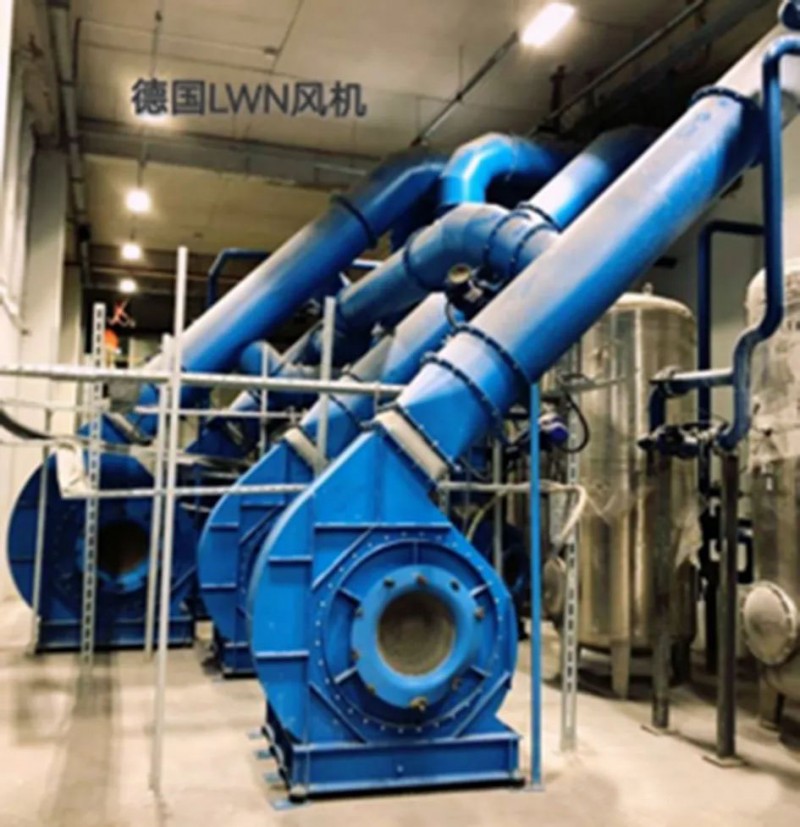

下面以“德國LWN冷卻風機系統和智能控制系統”為例，簡述其工作原理和流程。

1、通常，在玻璃成型過程中對模具進行精確冷卻和有效控制，需要從以下幾個步驟著手：

分析模具構造對玻璃、模具和冷卻風之間的熱交換的影響；

傳感器收集如下數據：風管中的壓力損失、成型設備中的壓力損失、進入模具的冷卻風壓力、料滴進入模具前的溫度、風管中的空氣溫度和濕度、并將這些數據傳遞給控制系統計算模塊。

將需要的生產速度、配時系統可實現或可接受的冷卻風最大配時時長，以及模具材料、模具最大耐受溫度導入計算模塊。

基于如上導入和從傳感器接收到的數據，計算模塊通過運行數字運算，得出風機合適的工作點位和以及準確的冷卻配時，從而使得風機實現冷卻效率最大化。

在如上步驟“d”中，如果計算模塊顯示模具無法獲得正確的成型溫度，據此也可以判斷出成型生產速度沒有被提升的可能，或者生產時間需要延長。

冷卻參數選擇時，也會參考如上 中提到的模具結構分析，包括對生產中已經應用的模具或者是已經打樣尚未投入生產的模具的分析。

冷卻系統選擇的另一個重點就是風機工作點位的選擇，靜態壓力和冷卻風流量值構成了坐標軸中的風機工作點位。

另外，數字計算模塊能還原模具冷卻風道以及冷卻風嘴的架構參數，形狀、位置及尺寸大小，方便工廠對問題進行回溯。

冷卻風泵開關柜的電流數據，以及和料滴剪切速度相關的數據都能導入計算模塊進行運算。

冷卻系統會對如上數據進行周期性運行，所以正在進行的生產當前狀況能即時顯示并更新在車間現場顯示屏，以及辦公區域相關人員的電腦上，不管相關人員身處何處都能及時查看生產情況。如有冷卻異常，相關警報以及系統給出的改善建議也會同時出現在顯示屏或電腦上，智能模式下，系統甚至?xí)鶕?jù)計算結果主動將信號傳遞給冷卻風機變頻器，并自動對變頻器進行頻率調整以適應生產，從而實現無人化車間模式。

2、冷卻控制系統是一個用于控制玻璃成型過程中的模具冷卻工藝的系統，其運算模塊和成型設備配時控制模塊、風機控制器以及提供即時數據的傳感器相連。

提供即時數據的感應器組件包括：冷卻風溫度感應器、濕度感應器、靜態壓力感應器、主要管道壓力差感應器、玻璃料滴溫度感應器、模具溫度感應器，從成模出來的玻璃瓶罐溫度感應器。

風機可以配備兩套互換性葉輪，風葉具備不同的幾何形狀，使得成型設備在生產差異很大的玻璃產品時依然可以保持最優的冷卻效率。

根據生產的需求，初模和成模側也可以配備不同的風機。

冷卻系統可額外增加空氣加濕器，提高冷卻風熱容量。

或增加一個熱交換裝置，降低從入口到玻璃成型機組段的冷卻風上游溫度。

對冷卻和生產進行最大限度的優化可以從以下三個方面著手：

a) 通過模具結構分析和改善，來進一步優化玻璃料、模具和冷卻風之間的熱交換，以及冷卻風的配時和冷卻時長設定；

b) 通過對設定生產速度的分析，來進一步優化生產速度和模具溫度、風機能耗之間的配合；減少生產損失；

c) 根據不同玻璃制品的尺寸和類型，來分析和正確選擇風機參數（靜態壓力和流量）以及最高效率的風機工作點位，從而實現最低的能源消耗。

引入數字運算可以帶來顯著的生產成本降低，在某種程度上甚至可以消除之前生產中的很多不必要成本。生產損失大大減少，成品率提升。機速同時提升。每次運算的時間短于每組段每瓶罐生產周期時間。

數字運算有利于優化和控制當前生產正在使用模具的冷卻工藝從而優化當前生產，同時也可用于對暫未投產的打樣模具進行分析和優化，從而避免打樣模具因?yàn)槿毕輲淼纳a(chǎn)損失。

基于第一種情況進行的運算，我們就能發現，針對現有的模具和冷卻方式，以及成型設備速度，需要進行怎樣的改善來進一步優化當前生產，如，是否需要調整風機參數，是否需要更換風機葉輪或者是否需要對模具進行改良。

而對于如上第二種情況，運算則可以測試出模具在設定生產速度下，為達到最大的冷卻效率需要進行怎樣的改良。

數字運算主要考量如下參數：冷卻風在風管內的壓力損失，在玻璃成型設備內的壓力損失，模具當前材質或模具設計材質，載入初模前的料滴溫度，風機壓縮做功后的風管內空氣溫度，空氣濕度，設定生產速度，實現冷卻的最大配時時間，風機最優工作點位，以便實現最大的冷卻效率。

根據預期和設定參數，通過數字運算我們將可以做到如下優化：風機類型選擇以及風機運行的各種參數優化；模具內冷卻通道以及冷卻風嘴的形狀、位置以及尺寸優化；冷卻配時優化；生產最大速度優化。如此一來，之前因?yàn)槟＞邷囟鹊牟粶?zhǔn)確或不穩定而導致的生產損失將顯著減少，直至完全消失。

此運算可以在自動化模具冷卻系統安裝之前執行，可針對單個產品或一組尺寸相似的產品進行。

模具冷卻系統包括一個位于冷卻風泵下游的熱交換裝置。不管環境條件有何變化，熱交換裝置的應用可以維持冷卻風的恒定溫度和濕度。熱交換裝置可以利用現有循環的冷卻風或使用額外冷卻器。模具冷卻系統還可包括一個加濕器 (蒸汽冷凝器)，安裝在冷卻風泵下游。如此布局可提高冷卻風的熱容量，從而在更短的時間內將更多熱量從模具上轉移出來。

在冷卻風管內，初模側和成模側組段入口的上游安裝控制閘板，閘板開關位置信號將傳輸至運算模塊?？刂葡到y(tǒng)由一系列感應器提供信號，感應器分為兩組：一組感應器提供計算模塊內周期運算所必需的數據；另一組感應器則核查計算數據 (選擇項)。

第一組感應器包括如下：冷卻風的溫度感應器和濕度感應器，靜態壓力感應器，壓力差感應器，料滴溫度感應器，冷卻風溫度感應器，濕度感應器。感應器數量可根據玻璃成型設備的組段來布局，或使用中央感應器用于所有組段 (前者的控制精度會更好)。

第二組感應器包括：模具溫度感應器，離開成模后的玻璃產品溫度感應器。

模具溫度感應器可以有不同的應用。例如，僅在成模側第一個和最后一個組段上，或成模側和初模側的第一個和最后一個組段上。

另外，運算模塊接收來自冷卻風泵開關箱的電流數據，以及剪切速率 (生產速度) 和配時的相關數據。

設定的模具內溫度和離開模具后玻璃產品的溫度，以及計劃達到的生產速度數據將提前輸入運算系統。運算系統通過執行運算會判斷出如上的溫度和速度數據是否能被實現。

基于第一組感應器的數據以及提前導入的玻璃模具結構等數據，控制系統將在每個設備工作周期后，或每次輸入?yún)?shù)改變時，對風機設定工作點位和設備的冷卻配時進行周期性運算，并對參數進行修正。

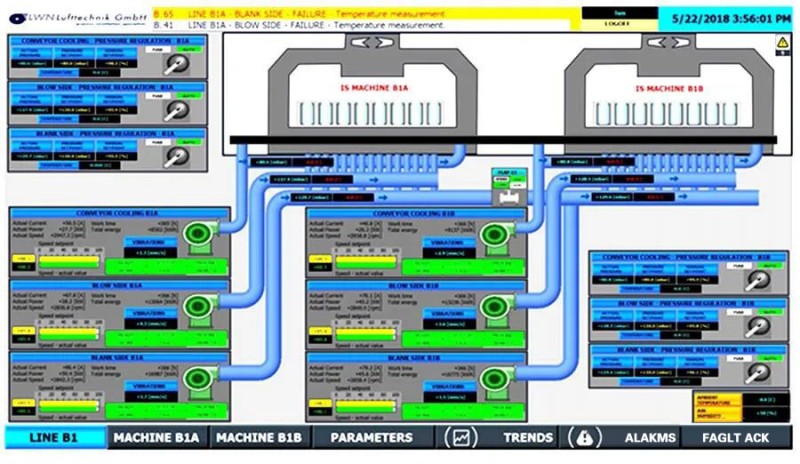

控制系統屏幕顯示示例如下（每一個參數和機構都可以點擊進去查看更詳細的信息）：

（鑒于篇幅，關于控制系統本身的介紹將另文細述）

在軸向和徑向冷卻方式同時存在的成型設備中，徑向風機作為冷卻風泵，此時每個風機最好配備兩個可換式葉輪：第一個葉輪可產生低壓高流量冷卻風，第二個葉輪可產生高壓低流量冷卻風。亦可配備多變幾何形狀的葉輪。使用這些方法，可以極大降低電機能耗，且極大提高風機冷卻效率。

對冷卻系統的選型和對冷卻工藝各參數的精確計算可以極大地提高冷卻效率、從而達到高機速、低能耗、提高產品成品率，進而提升玻璃工廠的盈利能力。而在成型過程中對冷卻工藝進行即時監控和即時調整的控制系統，則無疑如同增加了一個可同時負責幾條生產線的“智能機器人”：它可以將幾條線的當前冷卻數據通過彩圖完整展示、且能迅速發現問題、自動優化參數，是當之無愧的“冷卻衛士”。得十分明顯。
