1）對(duì)供料道料盆入口前的玻璃液勻質(zhì)以溫度檢測(cè)的方式是非常重要的。國外的做法至少在供料道勻化段的料盆入口前加裝三支九點(diǎn)熱電偶；要求比較嚴(yán)格的企業(yè)則在冷卻的中段也加裝三支九點(diǎn)熱電偶。以精準(zhǔn)檢測(cè)供料道的溫度值。國內(nèi)稱之謂供料道效率，以三支九點(diǎn)測(cè)得料液溫度的差值來評(píng)估供料道的玻璃勻質(zhì)標(biāo)準(zhǔn)。

2）玻璃勻質(zhì)是以百分比（%）表示的。不同的成型工藝，對(duì)供料道的玻璃勻質(zhì)要求的標(biāo)準(zhǔn)是不一樣的。

據(jù)國外資料介紹：

單滴料   要求的玻璃勻質(zhì)一般不低于92 ％ 左右；

雙滴料   要求的玻璃勻質(zhì)一般不低于94 ％ 左右；

N.N.P.B（小口壓吹）玻璃勻質(zhì)不得低于96％ 左右。

3）供料道效率測(cè)算通過料道安裝三支熱電偶的9點(diǎn)測(cè)溫?cái)?shù)據(jù)，可以通過計(jì)算“供料道效率”（見圖1）來指導(dǎo)生產(chǎn)。

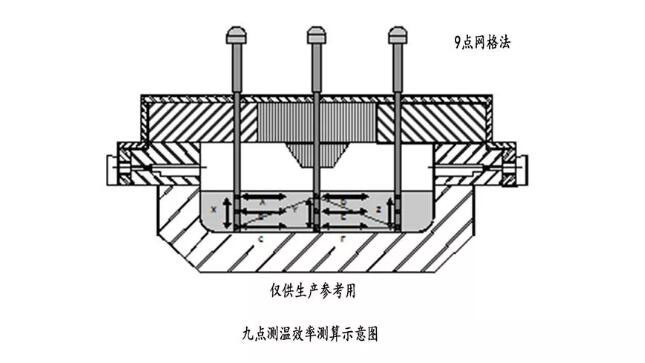

圖1 九點(diǎn)測(cè)溫效率測(cè)算示意圖

4）定量地計(jì)算出該料道玻璃液均化的情況，我們稱之為該料道的效率(GradientEfficiency)。

特別是采用小口壓—吹法生產(chǎn)輕量瓶時(shí)，三點(diǎn)式熱電偶更是不可缺少。

在熱效率的計(jì)算方面沒有工業(yè)標(biāo)準(zhǔn)。世界各大玻璃公司均有各自的計(jì)算方式法，如：O-I公司、SORG公司、EMHART公司等?，F(xiàn)以EMHART公司為例作一介紹：采用的以下公式是一種廣泛使用的方法，可以獲得有用且可比的百分比數(shù)值（圖2）。

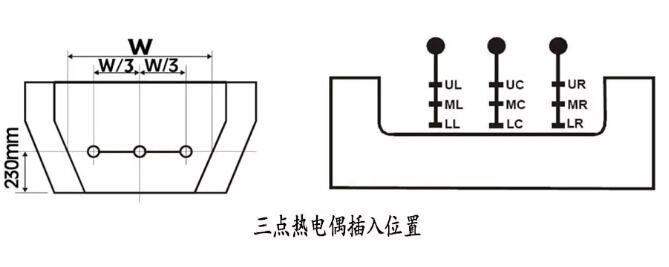

圖2  三點(diǎn)式熱電偶插入位置

熱效率=[1-(△H+△V)/LC*]×100

其中△H代表水平方向的6點(diǎn)絕對(duì)溫度差之總和。

即：(UC-UL)+(UC-UR)+(MC-ML)+(MC-MR)+(LC-LL)+(LC-LR)

△V代表3點(diǎn)最大的垂直方向間的溫度差之總和

即：UL、ML、LL及UC、MC、LC和UR、MR、LR，其中LC是中間最高的溫度。

舉例說明：某一料道用三點(diǎn)式熱偶測(cè)得溫度如圖3所示：

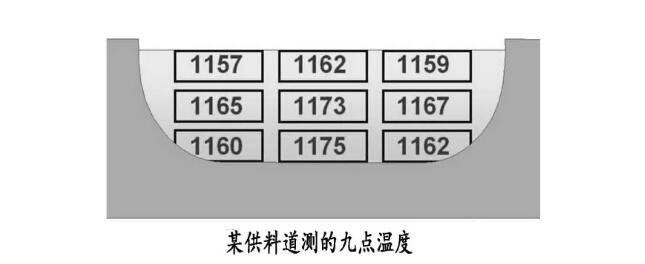

圖3  某供料道測(cè)的九點(diǎn)溫度

計(jì)算如下:

料道橫向溫度計(jì)算（取絕對(duì)值）：中間的溫度與料道二側(cè)的溫度之差。

橫向溫度計(jì)算:

上部溫度1162（UC）與左1157（UL）右1159（UR）之間的溫差（二點(diǎn)）：

（UC-UL）=1162-1157=5

（UC-UR）=1162-1159=3

中部溫度1173（MC）與左1165（ML）右1167（MR）之間的溫差（二點(diǎn)）:

（MC-ML）= 1173-1165=8

（MC-MR）=1173-1167=6

下部溫度1175（LC）與左1160（LL）右1162（LR）之間的溫差（二點(diǎn)）：

（LC-LL）=1175-1160=15

（LC-LR）=1175-1162=13

橫向溫度計(jì)算共六點(diǎn)。

2) 料道縱向溫度計(jì)算(取絕對(duì)值)：上部溫度減去下部溫度之差。

左上溫度1157（UL）與左下溫度1160（LL）之間的溫差（一點(diǎn)）：

（LL-UL）=1157-1160=3

中上溫度1162（UC）與中下溫度1175（LC）之間的溫差（一點(diǎn)）：

（LC-UC）=1162-1175=13

右上溫度1159（UR）與右下溫度1162（LR）之間的溫差（一點(diǎn)）：

（LR-UR）=1159-1162=3

縱向溫度計(jì)算共三點(diǎn)。

3）將以上二項(xiàng)計(jì)算數(shù)值九點(diǎn)相加:5+3+8+6+15+13+3+13+3=69。

4) 將相加后的數(shù)值,除以料道中部三點(diǎn)溫度中最高的溫度值(1175):

69/1175=0.0587

5) 計(jì)算該料道的效率%(Gradient Efficiency):

（1-0.0587）×100=94.13%

此94.13%即為料道的效率。

【注意點(diǎn)】此效率(94.13%)，它是指某一料道在一定的出料量所反映的均化情況。它不能單純與其它料道相比，即是在同一料道，由于出料量不一樣作簡(jiǎn)單的相比較。此百分比在同一料道,出料量基本相似的情況下，此數(shù)值才能反映出料道的均化程度，它才有實(shí)際的指導(dǎo)生產(chǎn)意義。

*在有的公司是與MC(中間點(diǎn)的溫度)進(jìn)行比較，即：

熱效率=[1-(△H+△V)/MC]×100

正如上述，料道的效率只是一個(gè)相對(duì)數(shù)據(jù)，是對(duì)該條料道在生產(chǎn)某一產(chǎn)品時(shí)來衡量不同時(shí)間的均化程度。

5）供料道內(nèi)的玻璃勻質(zhì)的溫度檢測(cè)值，不僅對(duì)料滴制備有著重要的直接影響，還能直接影響到產(chǎn)品的抗沖擊強(qiáng)度。國外經(jīng)驗(yàn)表明：玻璃成品的環(huán)切均勻度的檢測(cè)和供料道的三點(diǎn)溫度檢測(cè)與成品的抗沖擊強(qiáng)度相一致。即供料道的三點(diǎn)溫度檢測(cè)值較差時(shí)，玻璃成品的環(huán)切均勻度肯定有問題。
